Дополнительная гидролиния на экскаватор: виды, монтаж, подбор под навесное оборудование

Зачем экскаватору дополнительная гидролиния

---

Современные экскаваторы стали многофункциональными благодаря развитию гидравлики. Дополнительная гидролиния позволяет подключать различное навесное оборудование — гидромолоты, вибропогружатели, мульчеры и другое.

Установка дополнительной гидролинии — это стратегическое решение, которое напрямую влияет на рентабельность техники. Важно правильно подобрать её тип, диаметр труб, комплектность и способ управления — именно об этом мы подробно расскажем в нашей статье.

---

Основные задачи и преимущества дополнительной гидролинии

---

Дополнительная гидравлическая линия на экскаваторе решает три ключевые задачи:

1. Расширение функционала — возможность использования до 7–8 видов навесного оборудования.
2. Повышение производительности — оперативность переоснащения (например, демонтаж → погрузка).

Главное преимущество грамотно установленной гидроразводки — универсальность. Одним и тем же экскаватором вы можете:

• дробить бетонные конструкции (гидромолот);
• бурить отверстия под сваи (гидровращатель);
• резать металлоконструкции (гидроножницы);
• забивать шпунты и трубы (вибропогружатель);
• измельчать пни и кустарник (мульчер);
• разрушать здания (крашер с гидроповоротом);
• захватывать и перемещать брёвна (лесозахват).

---

Какое оборудование требует дополнительной гидролинии и какого типа

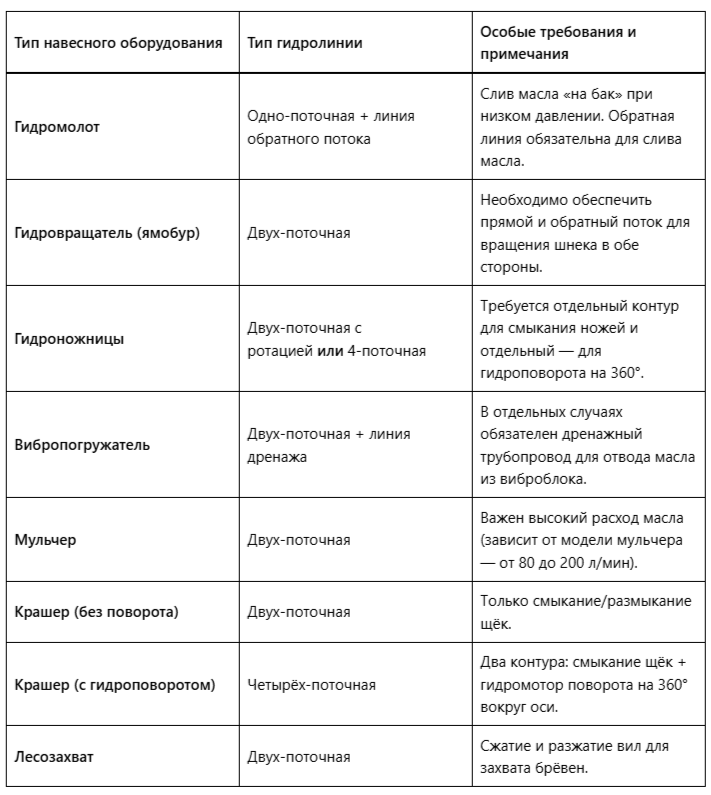

Ниже приведён полный перечень популярного навесного оборудования с указанием типа необходимой гидроразводки и особых требований к гидравлической схеме.

---

Важно: для гидромолота и вибропогружателя линия дренажа не является опцией — это обязательное условие, прописанное в инструкциях большинства производителей. Её отсутствие ведёт к невозможности эксплуатации оборудования.

---

Типовые диаметры гидравлических труб в зависимости от массы экскаватора

---

При подборе комплекта дополнительной гидролинии учитывается не только тип оборудования, но и размер экскаватора.

Внутренний диаметр варьируется:

• ¾ дюйма — для экскаваторов массой от 10 до 16 тонн (расход масла до 100 л/мин);
• 1 дюйм — для машин от 18 до 27 тонн (расход до 160 л/мин);
• 1 ¼ дюйма — для тяжёлых экскаваторов от 30 до 45 тонн (расход свыше 200 л/мин).

---

Комплектация дополнительной гидролинии

---

Стандартный комплект дополнительной гидролинии для экскаватора включает:

1. Стальные гидравлические трубы — устанавливаются вдоль стрелы и рукояти. Толщина стенки — 4 мм, диаметр подбирается по массе машины (см. выше). Все трубы поставляются с защитным покрытием от коррозии, в цвет спетехники.

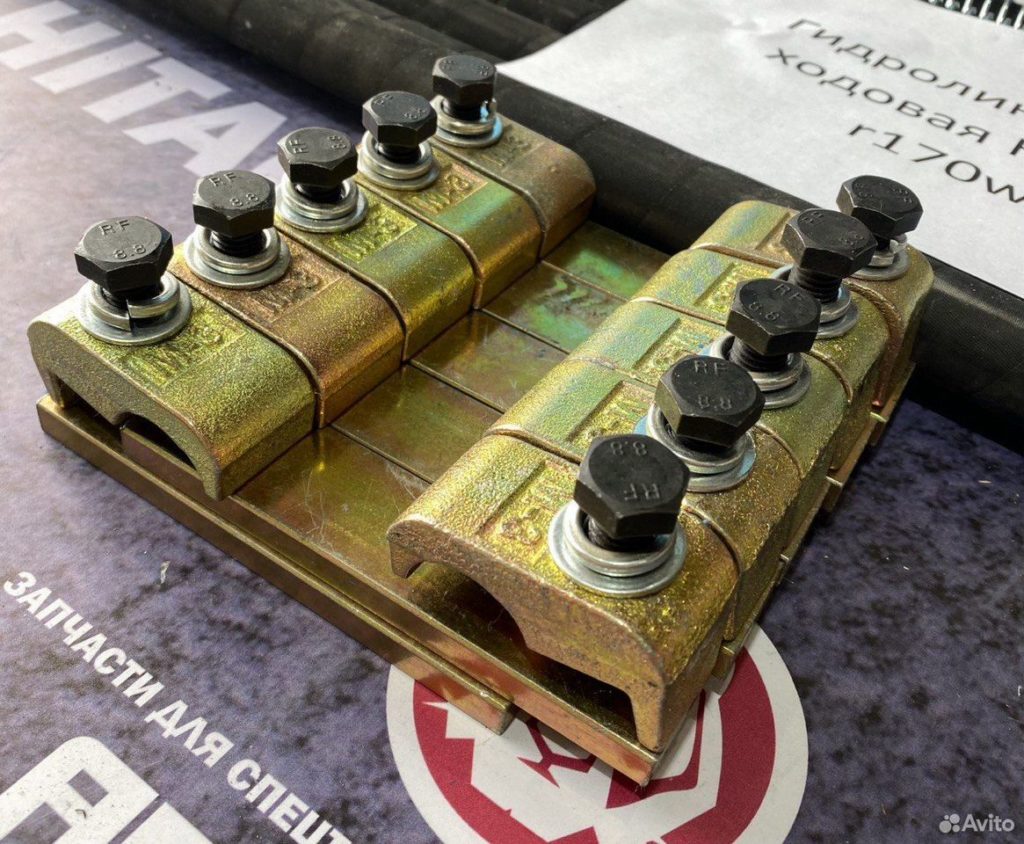

2. Приварные крепёжные элементы — фиксируют трубы к стреле и рукояти экскаватора.

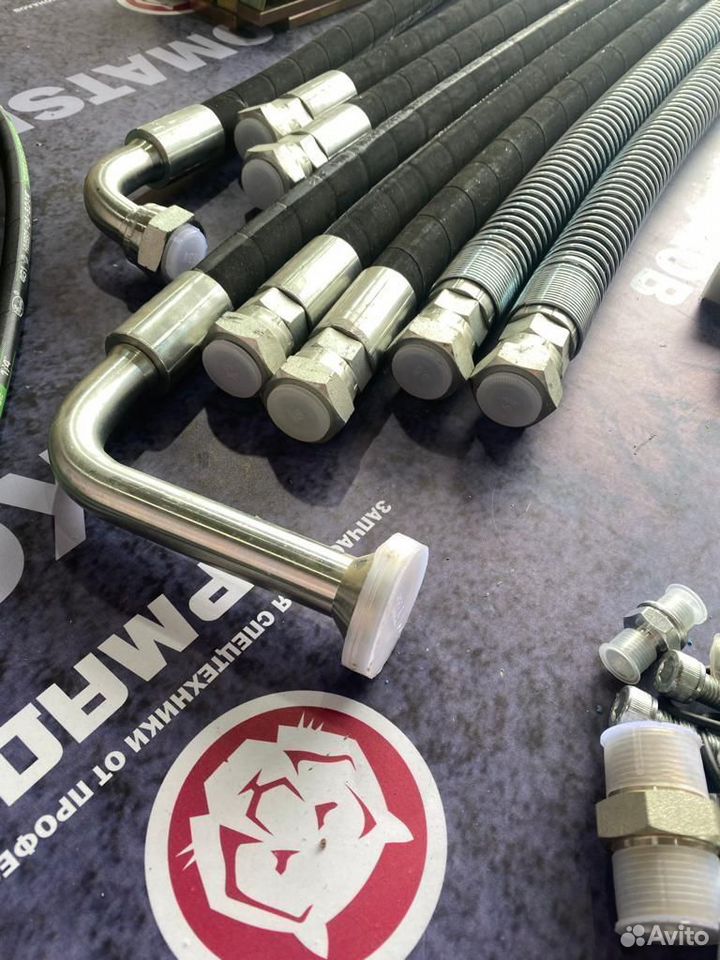

3. Шланги высокого давления (РВД) — рассчитаны на рабочее давление до 380 бар, соединение труб с основным распределителем и элементами гидролинии.

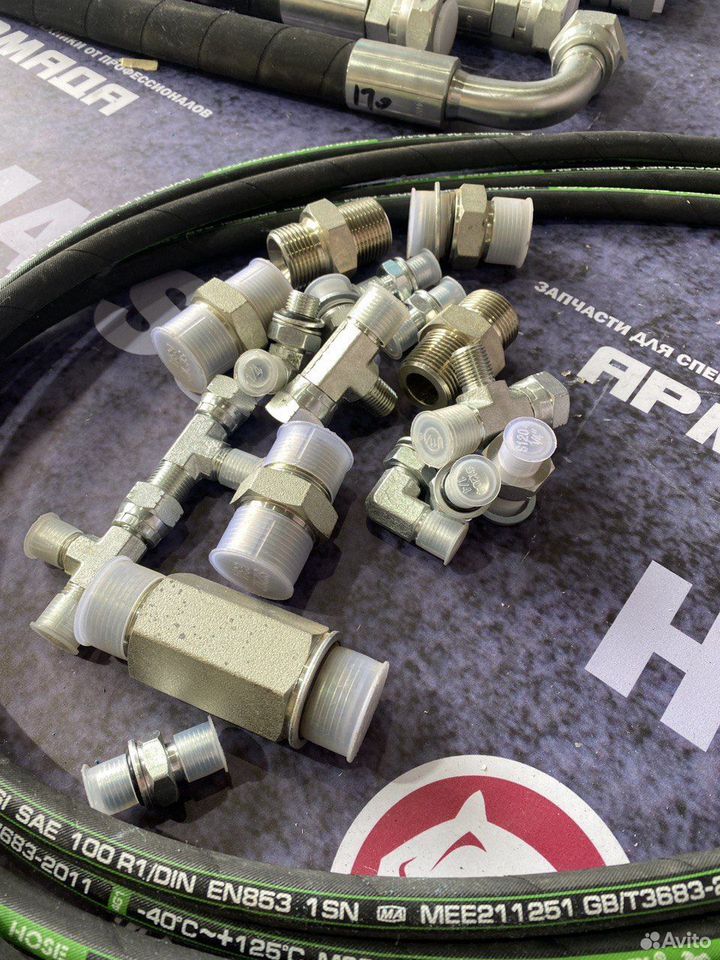

4. Фитинги и штуцеры — подключение к пилотной линии и основной магистрали.

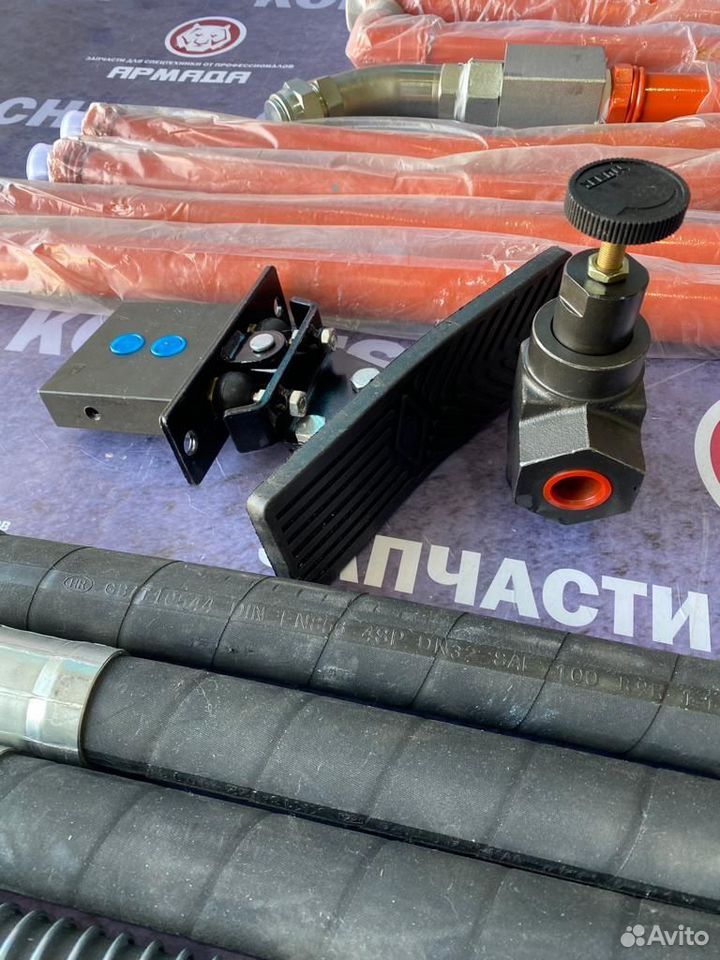

5. Выносной предохранительный клапан — регулировка давления под конкретный тип навески.

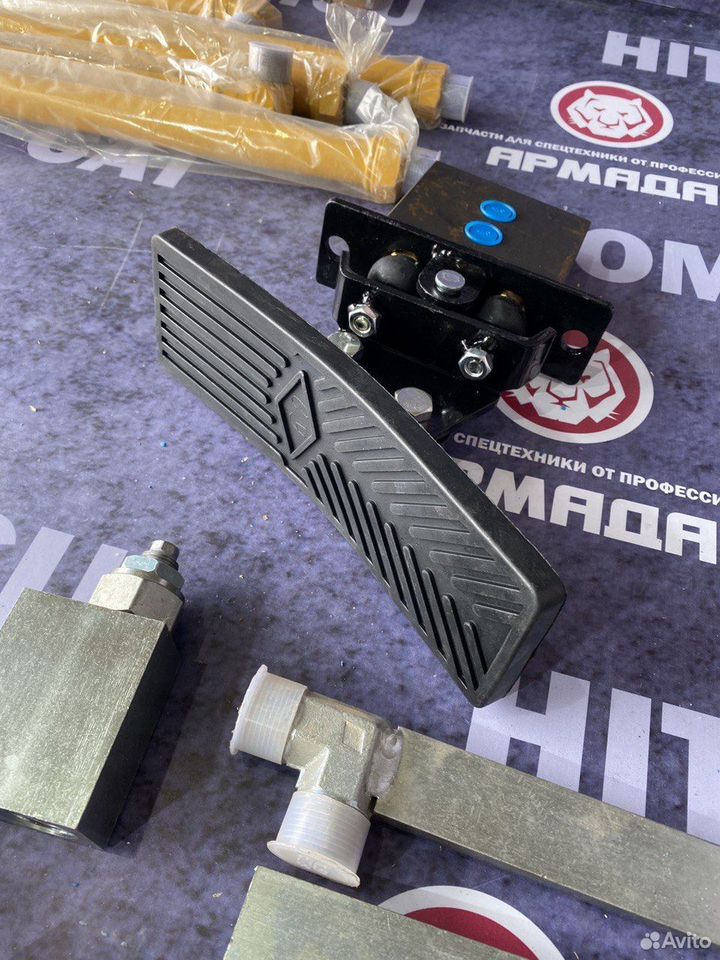

6. Педаль управления в кабине оператора — одноходовая или двухходовая, подключается через пилотные шланги к пилотному распределителю и далее — к основному.
7. Запорные краны на конце труб рукояти — предотвращают утечку масла при отсоединении оборудования.
8. Трёхходовой клапан (кран) — для переключения между одно- и двухпоточным режимами (не входит в базовый комплект).

---

Монтажные работы: основные этапы и нюансы

---

Процесс установки дополнительной гидролинии на экскаватор включает несколько ключевых шагов:

1. Монтаж труб и креплений — трубы фиксируются приварными элементами к стреле и рукояти, и направление шлангов, при этом важно выдержать зазоры для компенсации теплового расширения.
2. Установка двух ходового или трёхходовых кранов, предохранительного клапана — клапан настраивается под рабочее давление конкретного навесного оборудования (обычно от 180 до 350 бар).
3. Установка педали управления — в штатное место в кабине оператора.
4. Прокладка пилотных линий — от педали в кабине до пилотного распределителя, затем к основному.
5. Установка запорных кранов — на концах труб на рукояти монтируются шаровые краны для отсечки потока при смене оснастки.
6. Опрессовка и испытание — после сборки система заполняется маслом, опрессовывается давлением на 25 % выше рабочего и проверяется на герметичность.

Важная рекомендация: все резьбовые соединения должны быть затянуты динамометрическим ключом с моментом, указанным производителем.

---

Настройка давления и режимов работы

---

Регулировка давления в смонтированной дополнительной гидролинии осуществляется выносным предохранительным клапаном.

• для гидромолота — 160–180 бар;
• для гидроножниц и крашера — до 320 бар;
• для мульчера и вибропогружателя — 250–300 бар.

* данные указанные на странице несут информативный характер, при настройке давления, обращаться к техническому паспорту оборудования.

---

Особенности управления: педали и пилотная система

---

Управление дополнительным оборудованием осуществляется через педаль, установленную на полу кабины оператора. В зависимости от типа гидросистемы она может быть:

• одноходовой — для простых инструментов типа гидромолота (вкл/выкл);
• двухходовой — для вращателей, ножниц, вибропогружателей (управление прямым/обратным ходом или двумя независимыми функциями).

От педали отходят шланги пилотного давления, которые подключаются к пилотному распределителю, подающий далее управляющий поток к золотнику основного распределителя, открывая или закрывая секции подачи масла в дополнительную линию.

---

Как избежать типичных ошибок при установке

---

Опыт монтажа дополнительных гидролиний на экскаваторы показывает, что большинство проблем возникают из-за:

• неправильного подбора диаметра трубы (недостаточный объем потока масла и падение производительности);
• отсутствия линии дренажа (особенно критично для гидромолотов и вибропогружателей — это частая причина выхода уплотнений из строя);
• неверной настройки предохранительного клапана;
• негерметичных соединений (подтекание масла, снижение КПД системы).

---

Заключение: инвестиция в гидролинию окупается быстро

Установка дополнительной гидролинии на экскаватор — это разумное вложение, одна машина заменяет три-четыре специализированных агрегата, от гидромолота до крашера с полным гидроповоротом.

Главное — не экономить на качестве комплектующих и доверять монтаж специалистам, которые учтут все нюансы вашего экскаватора и планируемых задач.

---

Нужна консультация по подбору комплекта гидролинии под ваш экскаватор?

---

Оставьте заявку на сайте, и наши инженеры подберут оптимальное решение с учётом марки, года выпуска, мощности насоса и видов навесного оборудования, которые вы планируете использовать.

Перед установкой необходимо рассчитать: расход масла (л/мин), давление (бар) и диаметр шлангов под конкретное навесное оборудование.
